等截面薄壁轴承分类

作者:小编2023-03-28 08:13:39

1.等截面交叉滚子轴承

1.1产品概述

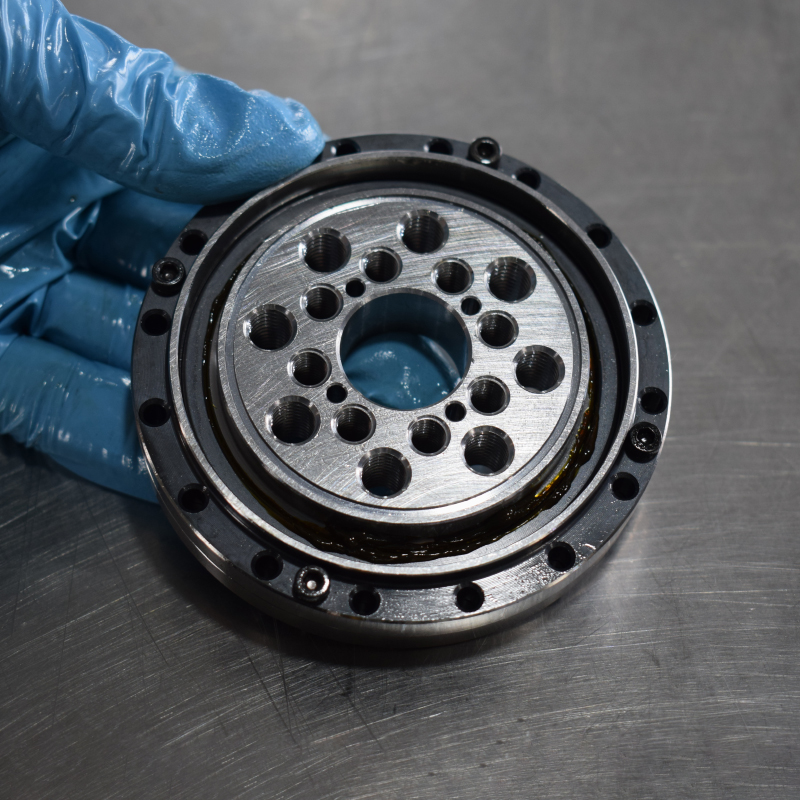

等截面薄壁交叉滚子轴承HRAU系列的圆柱滚子在V型滚道上十字交叉相互排列,滚子与滚子之间通过隔离块间隔,这种十字交叉布置滚子的结构使得单个轴承就可以承受轴向载荷、径向载荷和倾覆力矩等各个方面的载荷。此外,由于其内外圈均为整体结构,即可用于内圈旋转,也可以用于外圈旋转。

CSG1 (10).JPG

由于外形尺寸被最大的微型化,且轴承又具有很高的刚性和旋转精度以及复合承载能力,所以最适用于工业用机器人的关节部或旋转部、直驱电机、医疗机器、测量仪等领域。

1.2产品特性

紧凑型结构设计与良好的刚性、轻量型设计

2.等截面薄壁球轴承

2.1深沟球轴承

C型深沟球轴承是内外圈带有超深沟(滚道沟槽深度=球直径的25%》的单列深沟球轴承。

2.2角接触球轴承

A型角接触球轴承与C型轴承不同之处在于A型轴承有足够的径向游隙,能形成足够的接触角来承受轴向载荷。由于具有单向载荷能力,该轴承需要与其它轴承对称配对安装,以设定并保证接触角,同时在受到交变的轴向载荷时使其轴向运动最小

2.3四点接触球轴

X型四点角接触球轴承与AC型轴承的区别在于其滚珠沟槽的形状。深沟槽深度与四点接触结构使轴承能够承受径向、轴向载荷以及扭矩载荷,类似于一对A型轴承的背对背组合。
