如何考虑电机单边磁拉力对轴承选型的影响?

作者:小编2024-06-12 09:41:32

电机的单边磁拉力主要是由于电机定转子中心线不对称带来的磁场不均匀产生。当电机转速较快时,单边磁拉力对电机稳定性造成的影响尤为明显,可能会引起电机振动、噪音等问题,甚至危及电机的安全运行。中心线不对称通常是由制造安装误差,轴承磨损,转子挠度引起。

1,电机转子挠度引起

电机的设计趋势逐渐向高功率,小体积发展。而降低电机中心高,缩小电机直径体积,增加铁芯长度可以有效:

(1)减小电机体积;

(2)提高功率及电机性能。

随着电机径向尺寸降低,电机铁芯的长度增加,电机转轴也越来越细长。所以对于一般卧式电机,即便不考虑安装制造,轴承磨损情况,也可能出现单边磁拉力。电机轴由于自身重量而发生的挠性会带来定转子上下气隙的偏差。如下图:转子偏心 e0;

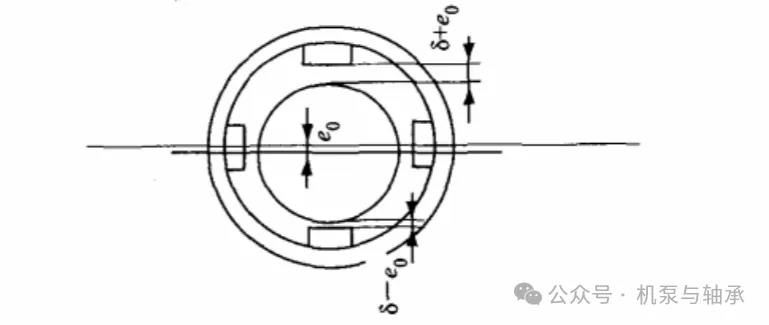

图1:转子偏心

此时电机上部气隙会增加 e0,而下部气隙将减小 e0。此时电机上下气隙不同,气隙磁密也不同,造成转子受到向上和向下的磁拉力不同。这个磁拉力差,就是上面提到的单边磁拉力。

电机轴在重力影响下产生挠度,挠度产生单边磁拉力,而单边磁拉力会进一步增加电机轴的扰度,新增加的扰度又会增加单边磁拉力。最终在挠度与力(重力,磁拉力)之间达成最终的动态平衡。

2,轴承磨损引起

磁拉力将电机转子拉向一侧,使轴承一侧始终受力严重,轴承磨损加剧,加快,而轴承的过度磨损又反向加大转子偏心,产生更大的单边磁拉力。
